Ortungsverfahren im Vergleich: Akustik, Thermografie, Druckprüfung, Prüfgas, Endoskopie

Welche Ortungsverfahren gibt es im Überblick?

In der Leckageortung werden zehn Verfahren eingesetzt: Feuchtemessung, Rohr- und Leitungsortung, Körperschall, Korrelation, Thermografie, Druck- und Dichtheitsprüfung, hydrostatische Druckprüfung, Prüfgas, Endoskopie sowie Farbtracer.

Die folgende Übersicht ordnet die Verfahren nach Einsatzbereich und Grenze. Die Grenzspalte ist dabei die wichtigere: Sie erklärt, warum ein Verfahren allein selten ausreicht und wie sich Verfahren gegenseitig ergänzen.

Wann ist die Schallortung das Mittel der Wahl?

Die Schallortung ist das Mittel der Wahl bei druckführenden Trink- und Heizungsleitungen, weil an der Schadensstelle ein Ausströmgeräusch entsteht, das sich über Rohr und Baukörper mit Geschwindigkeiten von rund 1500 m/s ausbreitet.

Der Körperschallaufnehmer wird an Armaturen, Heizkörperanschlüssen und auf der Bodenfläche aufgesetzt. Dort, wo der Pegel im relevanten Frequenzbereich am höchsten ist, liegt die Leckstelle. Das Verfahren arbeitet vollständig zerstörungsfrei.

Die Grenzen sind klar. Ohne anstehenden Druck gibt es kein Geräusch, sehr kleine Leckagen erzeugen wenig Schall, und schwimmender Estrich mit weicher Dämmung entkoppelt das Signal vom Bodenbelag.

Auch Fremdgeräusche stören. Laufende Pumpen, Straßenverkehr und Haushaltsgeräte drücken das Signal-Rausch-Verhältnis massiv. Ortungstermine werden deshalb bevorzugt in ruhigen Zeitfenstern angesetzt, etwa vormittags oder früh am Abend.

Wann hilft Thermografie und wann nicht?

Thermografie hilft, wenn zwischen dem austretenden Wasser und dem umgebenden Bauteil ein Temperaturunterschied besteht, und versagt, sobald dieser Kontrast fehlt oder die Oberfläche das Wärmebild verfälscht.

Für die Bauthermografie an der Gebäudehülle fordert die VATh-Richtlinie eine Temperaturdifferenz zwischen innen und außen von mindestens 15 K über ein ausreichendes Zeitfenster. Bei der Leckortung wird der nötige Kontrast dagegen aktiv erzeugt, indem Warmwasser oder einzelne Heizkreise gezielt aufgeheizt werden.

Dieselbe Richtlinie beschreibt den Stand der Gerätetechnik: Detektorformat empfohlen ab 320 x 240 Pixel, thermische Auflösung unter 100 mK bei 30 °C, absolute Messgenauigkeit rund 2 K, Einsatzbereich der Kamera minus 10 °C bis plus 40 °C.

Störfaktoren sind Sonneneinstrahlung auch aus den vorangegangenen Stunden, Wind ab etwa 2 m/s und glänzende Flächen mit niedrigem Emissionsgrad. Ein Wärmebild ist deshalb nie ein Beweis für sich, sondern eine Spur, die bestätigt werden muss.

Wozu dient die Rohr- und Leitungsortung mit Sender und Empfänger?

Die Rohr- und Leitungsortung mit einem Sender-Empfänger-Set macht Verlauf und Tiefenlage einer Leitung sichtbar, sodass die spätere Punktortung nicht flächig, sondern entlang des tatsächlichen Rohrverlaufs erfolgen kann.

Der Signalgenerator legt einen niederfrequenten Wechselstrom auf die Leitung. Der Handempfänger nimmt das umgebende Feld auf und zeigt Verlauf, Tiefenlage und Abzweige an. Übliche Frequenzen liegen zwischen 512 Hz und 33 kHz, je nach Verlegetiefe und Umgebung.

Metallene Leitungen lassen sich unmittelbar orten. Kunststoffrohre benötigen eine Sonde, die durch das Rohr gezogen wird und ein aktives Signal sendet. Bei Fußbodenheizungen ist das häufig die einzige Möglichkeit, den Kreis vor der Thermografie sauber zu markieren.

Die Ortungsgenauigkeit liegt bei fachgerechter Bedienung im Bereich weniger Zentimeter in der Tiefe und weniger Millimeter in der Position. Nachbarleitungen können das Signal verschleppen; deshalb wird immer eine Referenzmessung an einer bekannten Position vorgenommen.

Wann wird die Druckprüfung mit Wasser eingesetzt?

Die Druckprüfung mit Wasser wird eingesetzt, wenn die Dichtheit eines Abschnitts nach der Reparatur belegt werden muss oder wenn ein neu verlegter Strang vor dem Verdecken abgenommen wird — nicht zur eigentlichen Ortung, sondern zur Kontrolle.

Grundlage ist die DIN EN 806-4 für Trinkwasser-Installationen. Für metallene Leitungen und Verbundrohre wird ein Prüfdruck von 11 bar über 30 Minuten aufgebracht; danach darf der Druck über weitere 30 Minuten nicht um mehr als 0,6 bar abfallen.

Bei Kunststoffleitungen wird ein modifiziertes Verfahren mit einer Kontraktions- und Entspannungsphase eingesetzt. Die genauen Zeiten liegen bei 30 Minuten Erstprüfung mit einer Druckabsenkung auf die Hälfte, gefolgt von 90 Minuten Beobachtung.

Die Prüfung mit Wasser ist hygienisch heikler als die Luftprüfung, weil Standwasser in der Leitung schnell verkeimen kann. Nach der Prüfung wird der Abschnitt gespült; im Winter ist die Prüfung wegen Frostgefahr nicht anwendbar.

Wozu dient die Video-Endoskopie in der Leckortung?

Die Video-Endoskopie ermöglicht den direkten Blick in Hohlräume, Vorwandinstallationen und Dämmschichten durch eine Bohrung von 8 mm bis 20 mm, sodass ein Verdacht mit dem Auge bestätigt oder verworfen werden kann.

Eine flexible Endoskopsonde mit Kamera und LED-Beleuchtung wird durch die Bohrung in den Hohlraum eingeführt. Übliche Sondendurchmesser liegen zwischen 4 mm und 12 mm, übliche Kabellängen zwischen 1 m und 30 m.

Der Anwendungsfall ist immer dort, wo Messwerte allein nicht reichen. Ein tropfender Rohranschluss im Vorwandmodul, ein feuchter Streifen an der Trägerschale eines Duschelements oder ein sichtbar durchweichter Dämmstoff sind auf dem Kamerabild sofort erkennbar.

Die Grenzen ergeben sich aus der Erreichbarkeit. Ohne bestehenden Hohlraum ist die Endoskopie ohne Wert; im geschlossenen Verbundestrich muss zuerst gebohrt werden. Auch die Bildqualität in staubigen Hohlräumen ist ohne Zusatzbeleuchtung eingeschränkt.

Wann ist der Einsatz von Farbtracer sinnvoll?

Farbtracer sind sinnvoll bei geschlossenen Kreisläufen wie Heizung oder Warmwasserzirkulation, wenn ein sichtbarer, ungiftiger Farbstoff im Wasser das Leck an einer Feuchtestelle direkt als Verfärbung anzeigen soll.

Als Farbstoff wird meist Uranin (Fluorescein) in einer Konzentration von 10 g/m³ bis 100 g/m³ eingesetzt, das unter UV-Licht auch bei starker Verdünnung sichtbar bleibt. Alternative Farbstoffe sind Rhodamin oder handelsübliche Heizungsfärbemittel.

Der Einsatz folgt einer klaren Reihenfolge: Der Farbstoff wird an einer bekannten Position eingespeist, im geschlossenen Kreis umgewälzt und die Feuchtestelle wird optisch oder mit UV-Lampe geprüft. Eine positive Färbung ist eindeutig; eine ausbleibende Färbung schließt den geprüften Kreis als Ursache aus.

Grenzen ergeben sich aus der Rückstandsproblematik. Uranin färbt Dichtungen und Filterelemente über Wochen; der Kreis muss nach dem Test gespült werden. In der Trinkwasserinstallation ist Farbtracer daher nicht zulässig.

Wann kommt Prüfgas zum Einsatz?

Prüfgas kommt zum Einsatz, wenn Schall und Wärmebild ausscheiden — typischerweise bei drucklosen Leitungen, Abwasserleitungen, Flachdachabdichtungen und sehr kleinen Leckagen unter dichten Belägen.

Der entleerte Abschnitt wird mit Formiergas aus 5 Volumenprozent Wasserstoff und 95 Volumenprozent Stickstoff befüllt und mit einem geringen Überdruck von 0,5 bar bis 1 bar beaufschlagt. An der Oberfläche wird das austretende Gas mit einem Handsensor abgefahren; die höchste Konzentration markiert die Austrittsstelle.

Der eigene Ratgeber Leckageortung mit Prüfgas erläutert Aufbau, Sicherheitsklassifizierung und Ablauf im Detail. Er ist die vertiefende Lektüre für alle Fälle, in denen Prüfgas als einziges Verfahren infrage kommt.

Grenzen bestehen dort, wo das Gas seitlich abwandert: über Randfugen, Installationsschächte und durchgehende Hohlräume. Die Fläche wird deshalb systematisch und mit Referenzmessungen abgefahren.

Welches Verfahren passt zu welchem Baujahr und Aufbau?

Baujahr und Aufbau bestimmen, welche Verfahren technisch überhaupt anwendbar sind: Vor 1970 dominieren metallene Leitungen und Einzelabsperrungen, ab den 1990ern kommen Kunststoffverbund und Fußbodenheizung dazu, ab 2010 zusätzlich Wohnungsstationen und dezentrale Trinkwassernetze.

In Altbauten vor 1970 sind Leitungen meist aus Kupfer oder Stahl auf Putz oder in Schlitzen. Rohrortung und Schall funktionieren gut, weil Metall das Signal leitet. Fußbodenheizung ist selten; entsprechend ist Thermografie meist auf Radiatoren beschränkt.

In Neubauten von 1990 bis 2010 sind Verbundrohre in Estrichdämmung üblich, Fußbodenheizung ist Standard. Rohrortung benötigt oft eine Sonde, Thermografie unter aktiver Aufheizung liefert klare Bilder, Prüfgas ergänzt bei drucklosen Kreisen.

In Neubauten ab 2010 kommen Wohnungsstationen und Ringleitungen hinzu; die Absperrung einzelner Stränge ist einfacher, gleichzeitig sind die Netze verzweigter. Endoskopie an Vorwandinstallationen ist häufig der schnellste Weg zum Fund.

Wie unterscheiden sich die Verfahren in Genauigkeit, Zeit und Kosten?

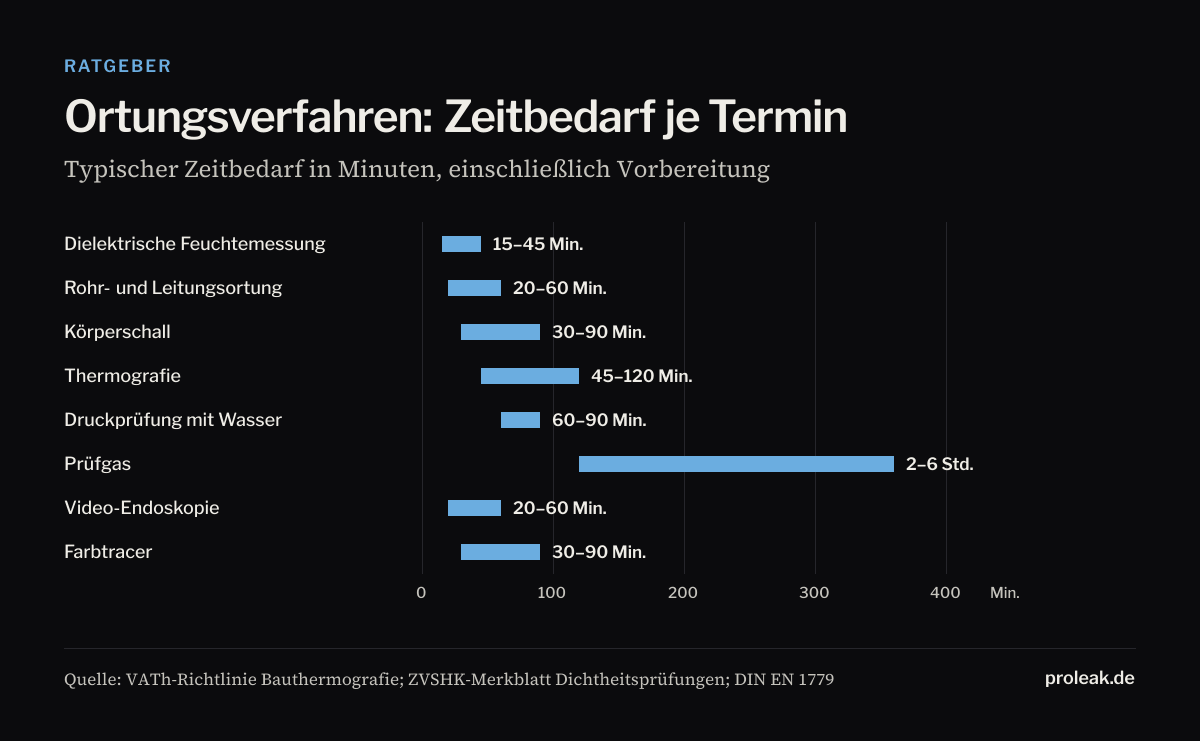

Die Verfahren unterscheiden sich stark in Ortungsgenauigkeit, Zeitbedarf und Vorbereitungsaufwand: Von der schnellen dielektrischen Kartierung in Minuten bis zur mehrstündigen Prüfgasortung an einem entleerten Kreis reicht die Spanne.

Die folgende Tabelle nennt Erfahrungswerte für den Wohnbau. Konkrete Preise werden erst nach Vorbesichtigung seriös kalkulierbar, weil Aufwand für Anfahrt, Absperrung, Wartezeiten und Nachprüfung stark variieren.

Sinnvoll ist eine gemeinsame Kalkulation aus Ortung und Trocknung. Wer nur die Ortung günstig einkauft und die Trocknung getrennt beauftragt, bezahlt oft mehr, weil Abstimmungen und Doppelfahrten hinzukommen.

Wie werden die Verfahren in der Praxis kombiniert?

In der Praxis werden Verfahren so kombiniert, dass ein flächiges Verfahren den Bereich eingrenzt, ein punktgenaues Verfahren die Stelle bestätigt und eine Druckprüfung anschließend den Erfolg der Reparatur nachweist.

Die Dichtheitsprüfung bildet dabei die Klammer aus Vorher und Nachher. Nach ZVSHK-Merkblatt wird mit Druckluft bei 150 hPa vorgeprüft, die Belastungsprüfung erfolgt mit maximal 3 bar bis DN 50 und 1 bar bei größeren Nennweiten. Die hydrostatische Prüfung nach DIN EN 806-4 arbeitet mit 11 bar über 30 Minuten.

Bewährte Kombinationen im Wohnbau sind Feuchtekartierung mit Schall, Thermografie mit Rohrortung, Endoskopie mit Prüfgas. Jede Kombination gleicht die Schwäche eines Verfahrens durch die Stärke des anderen aus.

Erst die Übereinstimmung von zwei Verfahren rechtfertigt die Öffnung des Bauteils. Widersprechen sich die Messungen, wird nicht geöffnet, sondern nachgemessen — auch dann, wenn Zeitdruck besteht.

Wichtig ist die Dokumentation: Jede eingesetzte Kombination wird mit Zeitstempel und Messwerten festgehalten. So bleibt bei einer späteren Auseinandersetzung mit dem Versicherer nachvollziehbar, warum genau diese Kombination ausgewählt wurde und welche Alternativen ausgeschlossen sind.

• Feuchtekartierung + Schall: Kaltwasserleck im Estrich unter dem Bad
• Thermografie + Rohrortung: Warmwasserleck in Vorwandinstallation
• Rohrortung mit Sonde + Thermografie: Fußbodenheizung, unbekannter Kreisverlauf
• Endoskopie + Prüfgas: Vorwandmodul, Verdacht auf Verbindungsleck
• Farbtracer + Thermografie: Heizkreis mit sichtbarer Feuchte am Estrichrand
• Druckprüfung Luft + Druckprüfung Wasser: Abnahme nach Reparatur
• Korrelation + Bodenschall: Erdverlegte Zuleitung zwischen zwei Schächten

Welche Fehldiagnosen entstehen, wenn nur ein Verfahren eingesetzt wird?

Wird nur ein Verfahren eingesetzt, entstehen typische Fehldiagnosen: Kondensat als Leck erkannt, Nachbarwasser als eigenes Leck interpretiert, Ausblühungen als aktives Leck gemeldet oder falsche Rohrposition als Fundstelle behauptet.

Ein dielektrisches Gerät allein zeigt hohe Werte, wo Feuchte ist. Ob diese Feuchte aus einem Rohrbruch, aus Kondensat einer Kaltwasserleitung, aus einer aufsteigenden Sockelfeuchte oder aus einer Nachbarwohnung stammt, kann das Gerät nicht sagen.

Thermografie allein zeigt Wärme, nicht Wasser. Eine warme Stelle unter einer Fliese kann eine intakte Fußbodenheizung sein. Erst der Vergleich mit der Rohrortung ordnet die Wärmequelle einer defekten oder intakten Leitung zu.

Schall allein kann Fremdgeräusche als Leck fehlinterpretieren. Eine laufende Umwälzpumpe erzeugt am Rohr ein Rauschen, das ohne Referenzmessung an einer druckfreien Stelle wie ein Leck klingt.

• Kondensat an Kaltwasserleitung als Leck erkannt — Lösung: Temperaturmessung dazu
• Nachbarwohnung als eigenes Leck interpretiert — Lösung: Zählerstand über 2 Stunden
• Ausblühung aus Neubaufeuchte als aktives Leck gemeldet — Lösung: CM-Messung
• Aufsteigende Sockelfeuchte als Rohrleck gedeutet — Lösung: Vergleichsmessung in der Höhe
• Falsche Rohrposition als Fundstelle behauptet — Lösung: Rohrortung mit Sonde zusätzlich
• Falscher Kreis in Fußbodenheizung als Ursache — Lösung: Farbtracer zur Bestätigung
• Feuchte vom Fenster als Rohrbruch interpretiert — Lösung: Sichtprüfung der Anschlussfuge
